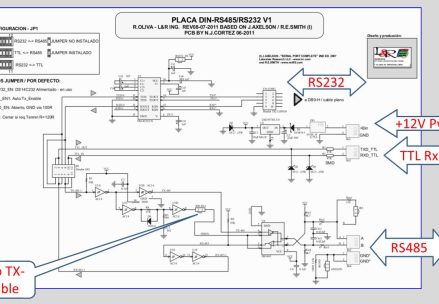

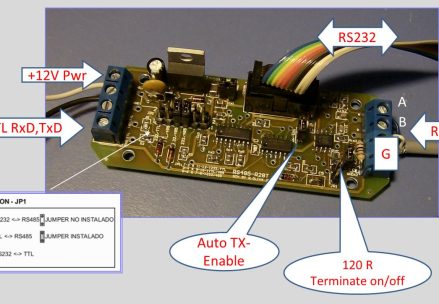

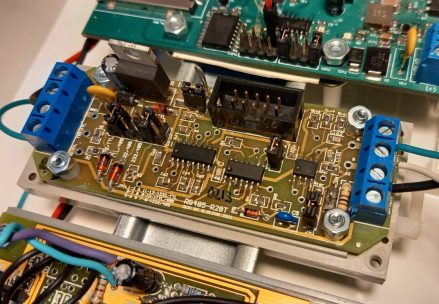

La placa/módulo DIN RS485 de L&R Ing. contiene un circuito configurable por el usuario, y permite aplicaciones en tres modalidades distintas de comunicaciones de datos. Puede ser utilizado como nexo entre a) una red RS-485 y un puerto RS232 b) un puerto serial TTL (RxD/TxD 5V) y una red RS485 (con Auto-Enable o señal Enable externa de nivel TTL-5V ), o c) entre el mismo puerto TTL- 5V y un puerto RS232 , que solo utilice señales Rx y Tx. Estas configuraciones son seteables por el juego de jumpers JP1 ubicado sobre la placa. Un regulador LM2937-5 (tipo low-dropout ) provee la alimentación regulada a los circuitos internos, a partir de una Fuente externa entre 7 y 25 V cc. El consumo es típicamente de 0.05 A @ 12.8 V. Un esquemático completo puede observarse en la Figura 2 y en:
Esquemático DINRS485 (PDF)
Guía de Usuario:
User Guide -DIN-RS485board- (PDF)
