ACS713-BRD - PLACAS AUXILIARES PARA MEDICIÓN DE CORRIENTE (5 A 30 A / UNI O BIDIRECCIONAL)

Precio ARS: -
Precio USD: 16
Stock: 8
Comprar

Envío

Por Correo AR o Via Cargo

Observaciones:

Sensor requerido depende de aplicación - Consultar por sensores disponibles para soldar.

Precio

Depende de Sensor instalado. Ejemplo: con ACS714-05 Bidireccional (5A) usd 16,00 final – ó equivalente en pesos a cambio del día (B.Nación) – También placa sin sensor. Descuentos por cantidad, consultar por disponibilidad.

Hojas de datos

LyR_SensorCorriente_HojaDatos_v3a.pdf

Descripción

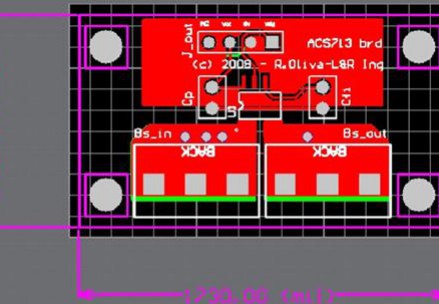

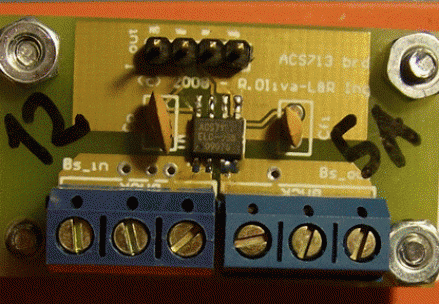

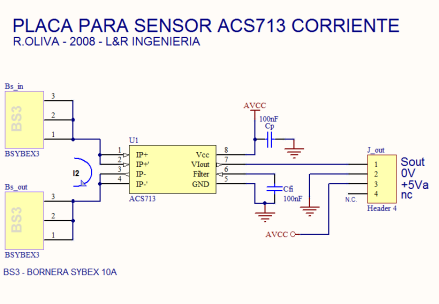

Es una placa de reducidas dimensiones, (25.4 x 44 mm), apta para el montaje de sensores de la línea ACS71X de Allegro Microsystems, en formato SOIC8 para corrientes de 5 a 30 A. El diagrama de conexionado se muestra en la Hoja de datos. El ingreso de corriente se realiza a través de una bornera triple tipo B3AZ, en que cada conexión acepta hasta 16 A, y cuenta con un plano de corriente bifaz aunque el conexionado al circuito integrado es vía la capa superior de la placa. Componentes típicos son con Cfi = 0.01uF, Cp = 0.1uF (discos cerámicos PTH), ACS713-30A. Los sensores se alimentan de + 5V cc regulados, y tanto la alimentación como las líneas de tierra se acceden a través de un conector (J_out, ver hoja de datos) tipo SIP4 con un pitch de 100 mils.
