ACS750-BRD Sensado Corriente por efecto Hall para medición de corriente (50 a 150 A / uni o bidireccional)

Precio ARS: -
Precio USD: 30
Stock: 12
Comprar

Envío:

Correo AR o Via Cargo

Observaciones:

Sensor requerido depende de aplicación - Consultar por sensores disponibles para soldar

Precio

Depende de Sensor instalado Ejemplo: con ACS758-50 Unidireccional (50A) usd 30,00 final – ó equivalente en pesos a cambio del día (B.Nación) – También placa sin sensor. Descuentos por cantidad, consultar por disponibilidad.

Hojas de datos

LyR_SensorCorriente_HojaDatos_v3a.pdf

Descripción

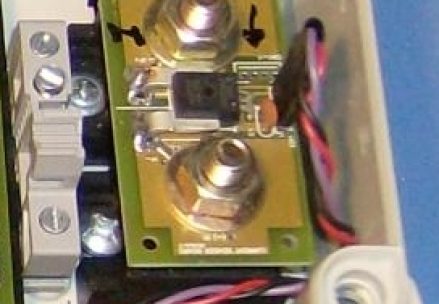

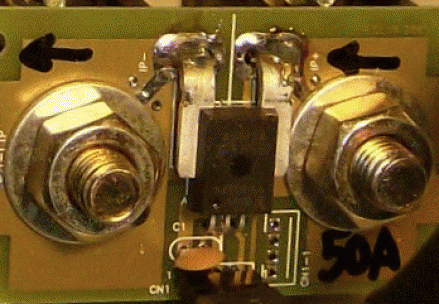

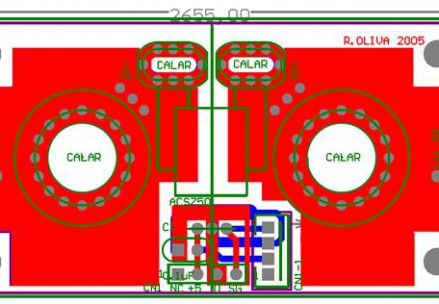

Es una placa de reducidas dimensiones, (35.30 x 67.44 mm), apta para el montaje de sensores de la línea ACS75X de Allegro Microsystems, en formato CA o CB para corrientes de 50 a 150 A. El diagrama de conexionado es similar al de la placa ACS713-BRD (ver hoja de datos). El ingreso de corriente se realiza a través de una bornera tipo Keland de hasta 200 A y cuenta con un plano de corriente bifaz para el conexionado al circuito integrado. Componentes típicos son con Cfi = 0.01uF, Cp = 0.1uF (discos cerámicos PTH), en la Figura ACS758-50A. Los sensores se alimentan de + 5Vcc regulados (+3.3 Vcc en el ACS759), y tanto la alimentación como las líneas de tierra se acceden a través de un conector (CN1 en diagrama) tipo SIP4 con un pitch de 100 mils, con pinout compatible aunque invertido con los conectores de la línea ACS713-BRD.
