Diseño y Provisión de Sistemas Abiertos para aplicaciones académicas o comunitarias.

Hardware y software abierto y libremente modificable para sistemas embedded orientados a proyectos de ONGs, académicos o de investigación en medición de recurso y producción de equipos de conversión de energía eólica y solar de baja potencia.



Utilizando un hardware similar al de los sistema llave en mano, se ofrece el diseño y construcción de sistemas de adquisición de datos para aplicaciones comunitarias, académicas o de licencia abierta basados en la configuración de la Figura 1.1, con almacenamiento en memoria SD y orientado a mediciones de corriente, tensión y potencia. En dicho diagrama se incluye además un módulo optativo para mediciones ambientales como viento, temperatura y presión atmosférica.



Figura 1.1 – Diagrama genérico adquisición de datos de L&R Ingeniería
Figura 1.1 – Diagrama genérico adquisición de datos de L&R Ingeniería



Sobre dicho hardware se ofrece una aplicación genérica (OpenDLogger) que puede ser modificada en lenguaje C (compilador Codevision AVR 3), a partir de uno o más programas de ejemplo que cubren algunos sistemas típicos orientados a sistemas de energía renovable. Los mismos pueden incluir mayor cantidad de canales analógicos, tanto en resolución de 13 bit como en 10 bit. Asimismo, se ofrece una guía para la evaluación de la cota de incertidumbre de la medición.



Para el módulo de expansión M4/E (Figura 1.2) en particular se ofrece asimismo un programa ejemplo escrito en C para la aplicación gratuita PSoC Designer, que sirve de guía para su utilización. además hasta 13 entradas discretas (con indicación de estado vía LED, no optoacopladas), dos salidas de Relé (contactos secos) y 3 salidas de nivel TTL que pueden configurarse para realizar distintas funciones, incluyendo indicación sonora a través de un Buzzer.



servicio-002



Figura 1.2 – Diagrama lógico de E/S de la placa M4/E de L&R Ingeniería (arriba) y vista de la implementación típica en un tablero.
Figura 1.2 – Diagrama lógico de E/S de la placa M4/E de L&R Ingeniería (arriba) y vista de la implementación típica en un tablero.

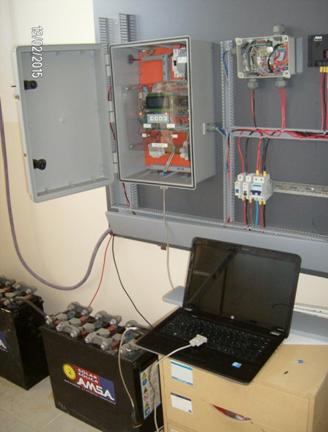

Un ejemplo de este tipo de sistemas es el mostrado en la Figura 1.3, para monitoreo producción en sistemas fotovoltaicos de baja potencia (SISMED-FV), en la Universidad Nacional de la Patagonia Austral. Dicho sistema se basa en hardware CL2bm1 (CPU), y M4/E (auxiliar), mas sensores de corriente reducida (Figura 1.4). El panel frontal construido se muestra en la Figura 1.5. Su programa ha sido modificado por el Area Energías Alternativas para incorporar el sensado de paneles con ángulo ajustable ( 4 paneles de 20 W sobre un sistema de 24 V).






Figura 1.3 – Sistema de medición SISMED-FV para paneles Fotovoltaicos UNPA
Figura 1.3 – Sistema de medición SISMED-FV para paneles Fotovoltaicos UNPA



Figura 1.4 – Sensores de efecto Hall 5A para paneles Fotovoltaicos UNPA, SISMED-FV
Figura 1.4 – Sensores de efecto Hall 5A para paneles Fotovoltaicos UNPA, SISMED-FV



Figura 1.5 – Vista del panel principal de sistema SISMED/FV (UNPA)
Figura 1.5 – Vista del panel principal de sistema SISMED/FV (UNPA)
